一、火力发电厂水质分析仪表概述

    火力发电厂是一个将化学能（煤炭/天然气/燃油/垃圾/生物质等）转化为电能的过程；化学能不能直接转换为电能，火力发电厂是将其转化为热能，通过水介质推动汽轮机做功，带动发电机发电；整过转化过程介质为水/气/汽/过热/再热/做功/冷凝，闭式循环过程；其中水作为热能传导介质完成整个过程。

    水作为介质整个过程在闭式循环，从水汽转换过程中，都在金属管道及主设备中循环重复使用；因为这种水是经过处理后的水，品质要求高（电导率<0.15us/cm,PH~9.xx/根据工艺，SiO2<5ppb,Na+<1ppb(根据工艺段），其它成分都是痕量级的）。

    在整个循环过程中，水的状态从液态/气态/饱和态/过饱和/超饱和（根据锅炉机组大小及工作临界状态），温度和压力都是很高的；和主设备接触，不管是管道，还是锅炉/汽机/还是冷凝器/高加低加除氧器，空预器等等设备，接触的都是换热设备；水在整个过程中，都需要实时监测水/蒸汽的品质；这就是在线水质分析仪器存在的必要性。

    基于工艺要求，在整个生产过程不同位置设置了不同的测点，以监测/监督水汽品质，监督腐蚀或者积盐，以及监测泄露或者补水导致水质劣化；或者控制工艺过程（加药/加氧&除氧工艺）等。

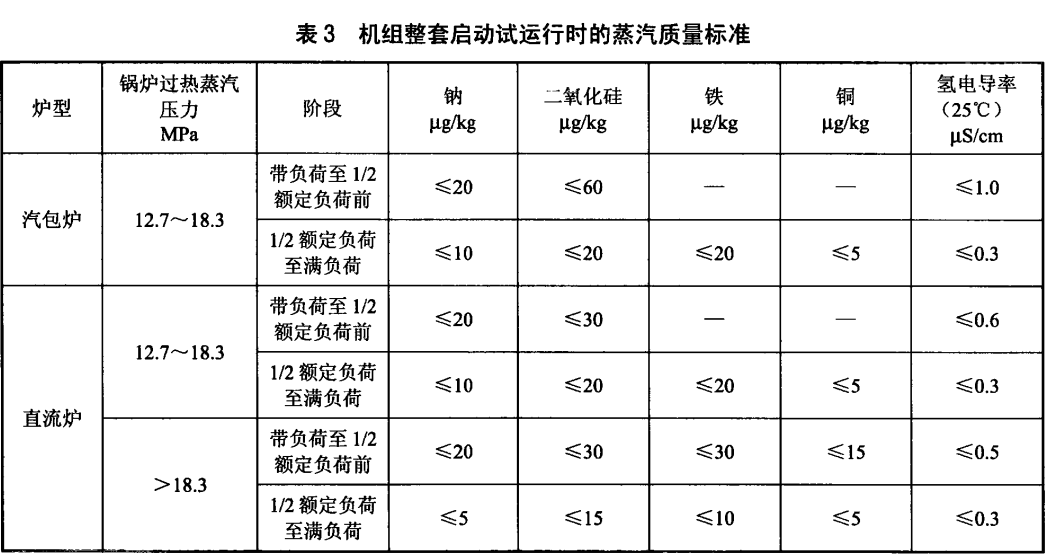

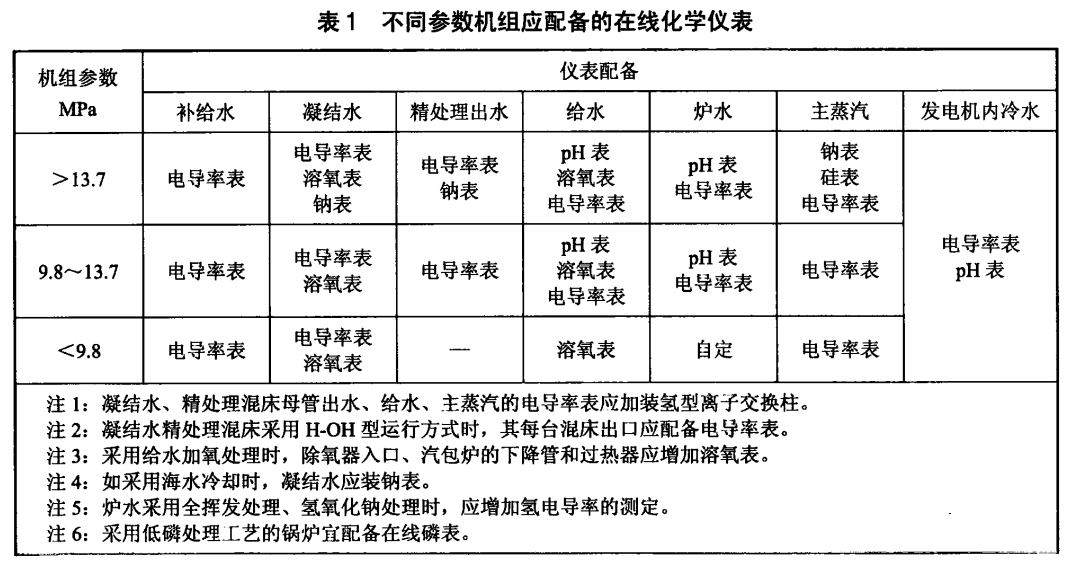

    基于这种要求，国家有相应的标准要求不同的机组配置对应的化学仪表，以及规定不同机组/不同的系统对应的化学控制要求（*具体参考相应的国家标准）。以下为大致摘录，仅用于参考。

二、 火力发电厂化学仪表类型

    基于电力设计院设计/基于机组类型及大小，以及发电使用的原料；工艺要求，如下仪表涉及到在发电厂不同工艺段中

2.1 水处理车间

    水处理车间的工艺：UF/RO/阴阳混床/EDI

    涉及： 浊度/余氯（ppb级）/普通PH（进水）/电导率（普通及纯水）/阳床Na+/混床及出口母管硅表（SiO2)

    *大多数为痕量及（超）纯水级分析仪仪器

2.2 精处理车间

    阴阳混床：Na+/ 硅SiO2/PH/电导率

    *为痕量及（超）纯水级分析仪仪器

2.3 取样架/集中取样布置

    全厂闭式冷却水集中布置，和生产过程有关联的布置地点：涉及硅SiO2/钠Na+/溶解氧DO2/溶解氢DH(大型/超临界机组）/pH/电导率(比电导率/氢电导率/脱气氢电导率）/氯离子(ppb级）/总铁(ppb级）等等。

2.4 原水

    PH/电导率/浊度/悬浮物等，根据工艺布置仪器

2.5 脱硫废水

    工艺多样，一般涉及PH/浊度等污水类仪器

2.7 零排放

    工艺多样，一般涉及浊度/PH/电导率等污水类仪器

2.8 定冷水水质监测

    根据工艺/混床： PH/电导率/有的有溶解氧及溶解氢

    *痕量分析及纯水PH电导率；温度不大于50摄氏度/压力不大于6bar；现场情况比较苛刻（样水带电）。

三、发电厂化学仪表现状

    从20年前开始，发电厂化学仪表主要是进口仪表为主，涉及的品牌包括发货polymetron/美国orion/瑞士ABB(英国kent）/瑞士swan/罗斯蒙特/霍尼韦尔等为主；其仪表一般使用寿命长达10年以上。

    自2020年以来，国产仪表厂家逐渐进入电力市场，从最初提供PH电导率等小仪表开始，覆盖到目前在市场上常规硅/钠/溶解氧/磷表（工艺要求）供货范围。

    自2025年以来，截至目前，国产仪表在市场占有率逐步上升（基于价格优势）。

四、发电厂现装有在线化学仪表现状（一家之言/仅供参考）

    进口仪表目前装机还是历史延续装机数量，在持续服役中，基于国产仪器的努力，在逐步被改造的过程中。

    国产仪器已完成进口仪器改造的项目中，寿命及质量一言难尽，使用寿命偏短及维护率偏高，数据可靠性不满足工业现场要求。且服役寿命普遍很短，数据可靠性不高；面临第二次改造的局面。

     对甲方/使用者而言:面临需要质量 还是 价格的选择之中。

五、对于未来火力发电厂化学仪表的考量

    发电厂是一个持续生产的过程，从系统角度考虑，发电厂长期运行的可靠性的保障是基于系统/组件可靠性的叠加；

    保证关键部件的长期运行及可持续提供真实数据的要求，是维持系统长期运行的基础。

    对于防腐蚀及积盐，实际泄露监督，微漏监测；提供实时的监测数据是最基本的要求。

    对于防止振动/爆管/腐蚀/热效率等要求，对水质监督的要求是长期性的，是过程监督的一部分；等到结果出现了，一切都晚了。

    从基本出发点而言，最终的要求是对于每一台仪表：让它真正的运行起来，提供稳定/准确/跟随过程的测量数据是基本要求。那么对于仪表而言，要选用工业级/耐用/可信的/维护量少的真仪器，经过现场验证过的能够实现这种要求的工业级仪器，并能供提供长期技术支援的原始设备制造厂家。

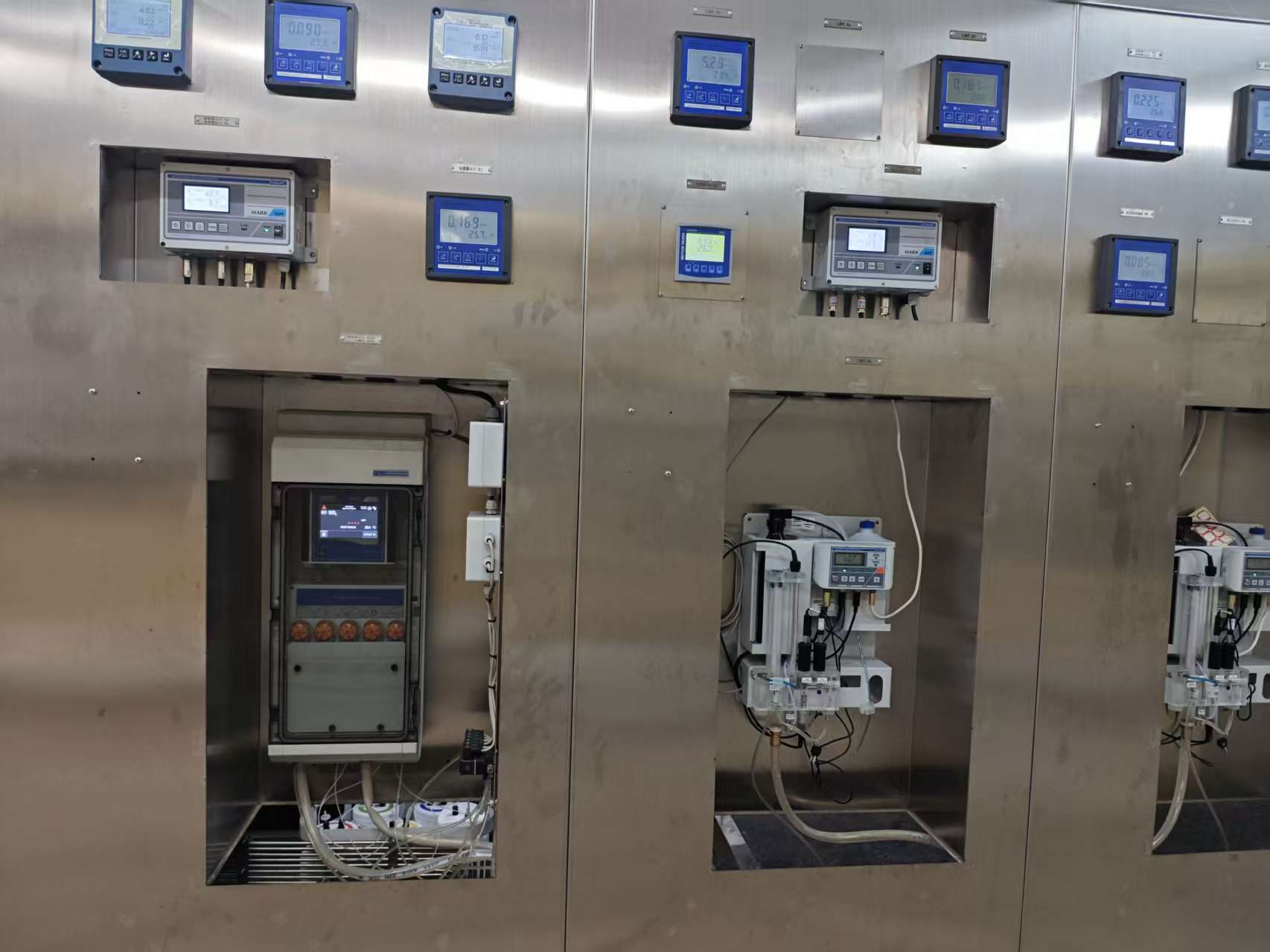

    以下为我们为电厂提供的仪表：最长运行使用时间长达12年（国产仪表），并提供了长期的维修/维护/校准服务，并在集团化学监督的要求下稳定运行多年。

硅表数值稳定/准确；钠表/ppb溶解氧表接近免维护，测量值准确/稳定。

钠表连续/免维护运行>36个月

除氧器出口/入口

6、便携式标准表

    在日常对在线化学仪表监督过程中，仪表的准确性是值得怀疑得，如果保证在线运行仪表得准确性，可以采取几种方法来处理： 验证/校准。

    验证：使用标液及标准表验证

    校准：使用标准表及标液校准；

    *发电厂仪表得校准需要遵从DL/T688标准，并需要使用标准表进行现场校准，实现标准传递；

   我们提供如下得解决方法：

00A 基于国标DL_T677-2018的电厂在线化学仪表的在线验证及校准.pdf

   标准仪表用于标准传递：需要定期送检到法定计量单位，如中国国家计量研究院NIM/西安热工研究院TPRI。实现标准传递。

    对于火力发电厂过程仪表：其工艺要求有其行业属性，具体请咨询相关标准机构以获得技术支持及解释。

*市场上产品多样，选对产品，对于工业生产及后期运行维护会减少很多麻烦。

*提供可靠性高/维护量低/稳定准确型仪表是系统稳定的基础，欢迎交流/垂询：010-63569046
